防爆内窥式针孔 摄像仪LY-BG500Ex
防爆内窥式针孔 摄像仪LY-BG500Ex

防爆内窥式针孔 摄像仪LY-BG500Ex

起订量:≥1

营销服务中心:18567883917
技术研发中心:
广州离岸中心:

详细信息



产品简介

炉膛火焰观测系统是一种采用机器视觉技术的石化加热炉内窥式炉膛火焰监测系统,满足在ⅡC气体组以下(典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等)具有爆炸性物质的环境使用。

炉膛火焰观测系统可让操作员通过流畅的图像直观地掌握炉膛内火焰燃烧及雾化、炉管、保温层、炉嘴结焦等工况。机器视觉技术对视场内燃烧器火焰及炉管图像进行分析处理,能识别每个燃烧器火焰熄灭和非火焰燃烧区域的突发起火事件,并将告警信号输出到自动化系统和DCS。

功能特性

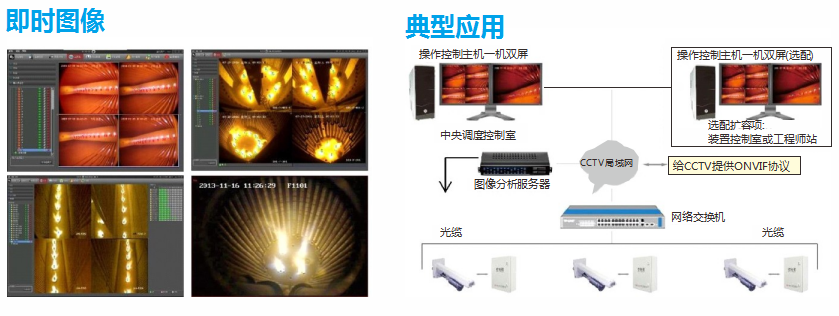

炉膛火焰观测系统采用工业标准面向服务的网络架构,构建集视频监视、图像分析、显示、管理为一体的综合管理平台,具有良好的分层

结构以及C/S架构,有效的降低系统构建的复杂度、提高分布式部署的灵活性,可提供统一的内、外部接口服务,便于系统扩容和集中管理。系统支持ONVIF接口协议,提供办公网络、全厂CCTV的接入端口。

隔爆型高温一体化摄像仪是数字高清工业摄像机与机器视觉技术相结合的监测装置,强制涡旋风冷却的耐高温防护罩可以使摄像仪伸入2000℃的炉膛内进行观测;数字高清工业摄像机根据火焰的亮度变化自动调整输出电平,保持图像清晰;配置轴向巡航装置可使摄像仪作±180°的轴向巡视,实现全炉膛的观测。

图像分析服务器是一款强大的分析工具,采用机器视觉技术模拟人眼的视觉行为,能准确识别视域内燃烧器熄火和炉管泄漏,并输出报警信号,与隔爆型高温一体化摄像仪构成完整的监测系统。




类别

炉膛火焰观测 1 型(PI)

炉膛火焰观测 2 型(PII)

传感器

CMS Image Sensor

分辨率

1920*1080

zui小照度

彩色:0.01 Lux/黑白:0.001Lux

帧率

25Hz

动态范围

120dB

信噪比

>50dB

视频/数据接口

100M 以太网,RJ45 接口

工作温度

-30℃~60℃

工作湿度

小于 95%(无凝结)

工作电源

12V DC/6W

Max:12V DC/16W

视区范围

72°(水平) X 54°(垂直)X 90°

(对角)

90°(水平) X 74°(垂直)X 102°

(对角)

防护等级

IP66

镜头视角

标准直视镜头,可选直角视角和钝视角镜头

镜头总长

650mm

窥孔直径

φ2mm

直径

φ60mm

防爆标识

Ex d IIC T6 Gb

耐高温

镜头仓:耐高温不锈钢材质,强制涡旋冷却(被监视的场景温度可达 2000℃)

摄像仪仓:耐高温材料(环境温度可达 80℃)



电源

电源:现场探头供电:220VAC 功率:800W



50/60HZ

功率 20W/套,

制室供电:220VAC



50/60HZ

供气

吹扫风:12Nm3/h 0.6Mpa仪表风

冷却风:25Nm3/h 0.1Mpa(仪表风或工业风)
