产品介绍

-炉内自动型，适用各种高温窑炉

-适用于炉壁厚度在500mm左右炉型

-探头罩采用不锈钢材料制成，抗腐蚀性好

-特殊的螺旋风幕设计,镜头不积灰

-特殊的风水冷设计，使设备在各种恶劣的条件下能正常使用

-蓝宝石耐高温镜头

-探头罩自动伸进/退出

-采用耐高温气缸，可靠性好

-在冷却水/气，供电电源有意外情况发生时探头罩自动退出

-可在中控室/现场对设备进行进退控制

-PLC程序化控制DCS软件控制摄像机菜单和光圈

-前端采用800MM耐高温光学针孔镜头

-采用27倍光学变焦(电子变焦3.6-78)一体摄像机

主要功能

a.防护罩内温度超过规定值50℃时，摄像探头罩退出

b.当压缩空气输入压力低于0.3MPa时，摄像探头罩退出

c.当探头罩冷却水输入流量低于0.2M³/h时，摄像探头退出

d.当外界电源切断时，摄像探头退出

e.从控制室或现场控制装置发来一个退出信号时，摄像探头退出

f.报警信号可接入DCS

技术参数

分辨率：1920*1080

镜头可变焦距：(电子变焦3.6-78)27倍光学变焦

退出行程：450mm

视场角：17°-81°定焦或变焦

镜头光圈：电动远控或手控

信噪比：56db

滤色装置：可选滤红、黄或全色过滤

压缩空气

a.总进气管G1"

b.连接管口：4-G1/2"（加截止阀）

c.入口压力：0.3MPa～0.7MPa

d.入口温度：≤35℃

e.zui小流量：0.3M³/min

冷却水

a.总进水管为G3/4"

b.连接管口：2-G1/2"（加截止阀）

c.入口压力：0.2MPa～0.5MPa

d.zui小流量：0.8M³/h

e.入口温度：≤35℃

工作环境温度

a.自动退出装置：-20℃～100℃

b.控制装置：-5℃～75℃

c.炉内温度：≤1800℃

外形尺寸

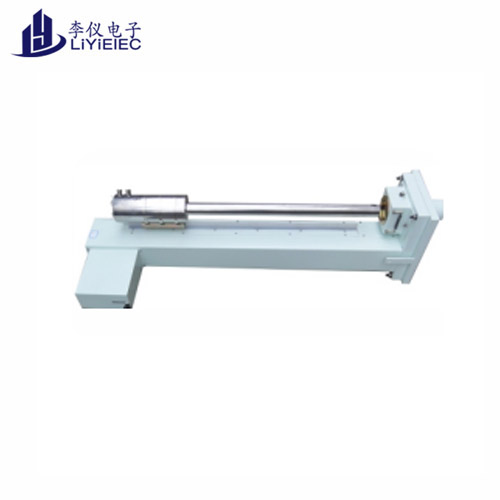

a.自动退出装置：1500×500×300（单位：毫米）

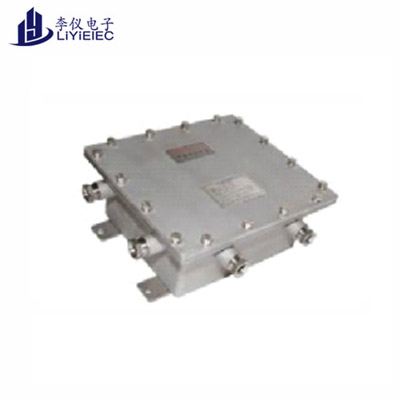

b.现场控制箱：500×700×200（宽*高*厚）（单位：毫米）

c.操作器（有三种，定货时请说明）

c-1.壁挂式安装（见图）

c-2.盘面安装（见图）

c-3.柜内安装或放置在操作台上
