图像式液面计控制系统LY-YM100
图像式液面计控制系统LY-YM100

图像式液面计控制系统LY-YM100

起订量:≥1

营销服务中心:18567883917
技术研发中心:
广州离岸中心:

详细信息



产品介绍

--图像式液面计,适用于浮法线、压延线、其他型玻璃窑炉

主要功能

-该系统采用无接触测量技术,利用机器视觉技术及计算机控制技术,测量熔窑内玻璃液面的相对高度。系统组成简单,无机械运动部件,摄像机防护简单。该系统输出两路4MA~20MA信号,一路为控制信号到投料机电机控制器,改变投料流量,进而得到理想的玻璃液面高度;另一路为液面高度信号到DCS系统。保存玻璃板宽历史数据,用于分析生产过程,设有:自动、手动功能,可任意切换。

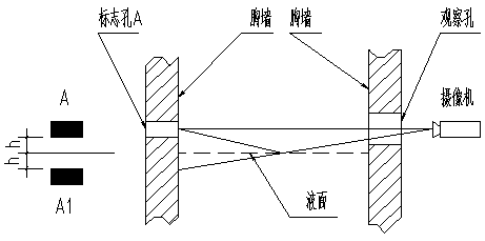

检测原理见图2-1,在熔窑胸墙一侧开有观察孔A,由于高温熔融玻璃液面的镜面效应,标志孔在玻璃液面上有一倒影A1,当液面变化时,A与A1的距离2H成比例变化,通过摄像机摄取该范围的图像,视频信号输入到计算机,计算机进行特征提取和图像处理,得到反映玻璃液面变化的2H值。进一步,如果测量倒影与某一固定点的距离也可反映玻璃液面变化。在摄像机固定不动的情况下,设定图像中某一位置为基准零点(相对零点),进而可得到实际液面像对该零点的变化值(液面实测值)。


2-1




技术参数

镜头清晰度:水平不低于200万像素

镜头可变焦距:F60~F180连续可调

压缩空气

a.总进气管为G3/4";

b.连接管口:2-G1/2";(加截止阀)

c.入口压力:0.3MPa~0.7MPa

d.入口温度:≤35℃

e.zui小流量:0.3立方米/min

冷却水

a.总进水管为G1/2";

b.连接管口:G1/2";

c.入口压力:0.2Mpa~0.5Mpa

d.zui小流量:30L/min

e.入口温度:≤35℃

工作环境温度

现场控制箱:-20℃~75℃

炉内温度:≤1700℃(连续使用时)

外形尺寸

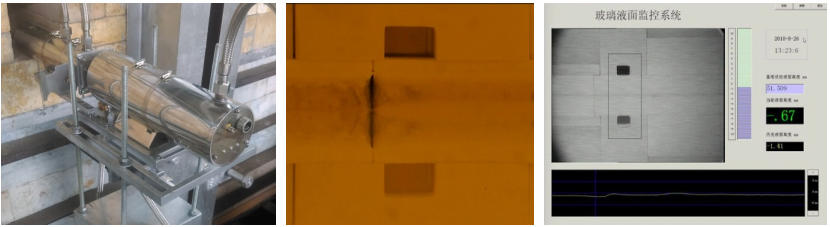

a.现场水冷套装置:800×280×600(见图)(单位:毫米)

b.现场控制箱:300×400×200(宽*高*厚)(单位:毫米)
