产品介绍

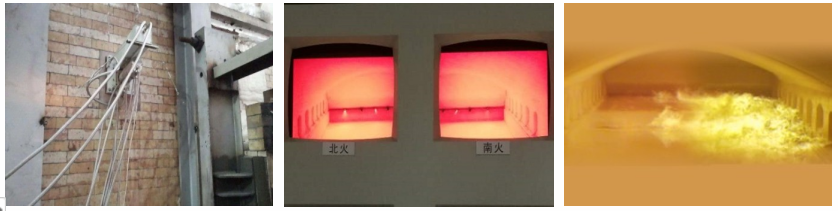

-炉壁自动型适用于浮法线、马蹄型等玻璃窑炉

-探头罩伸到炉壁，视场角小于45度时选用

-探头罩采用不锈钢材料制成，抗腐蚀性好

-特殊的防尘设计，镜头不易积灰

-特殊的水冷却设计，在水质不良的条件下正常使用

-自行开发生产的高温针孔变焦镜头，水平分辨率大于200万像素，自身无冷却情况可耐温350度

-探头罩自动伸进/退出

-采用耐高温汽缸，可靠性好

-在冷却水/气，供电电源有意外情况发生时探头罩自动退出

-可在中空室/现场对设备进行进退控制

-可通过DCS对设备进行进退控制

-可选用手动变焦高温针孔镜头，满足不同窑炉，不同生产工艺的观测要求

-可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度

主要功能

a.防护罩内温度超过规定值55℃时，摄像探头罩退出

b.当压缩空气输入压力低于0.3Mpa时，摄像探头罩退出

c.当探头罩冷却水输入流量低于5L/min时，摄像探头退出

d.当外界电源切断时，摄像探头退出

技术参数

镜头清晰度：水平不低于200万像素

镜头可变焦距：F10-F50连续可调

退出行程：200mm

压缩空气

a.总进气管为G3/4";

b.连接管口：2-G1/2";（加截止阀）

c.入口压力：0.3MPa～0.7MPa

d.入口温度：≤35℃

e.zui小流量：0.3立方米/min

冷却水

a.总进水管为G1/2";

b.连接管口：G1/2";

c.入口压力：0.2Mpa～0.5Mpa

d.zui小流量：30L/min

e.入口温度：≤35℃

工作环境温度

现场控制箱：-20℃～75℃

炉内温度：≤2000℃（连续使用时）

外形尺寸

a.自动退出装置：800×300×320（见图）（单位：毫米）

b.现场控制箱：500×700×200（宽*高*厚）（单位：毫米）
