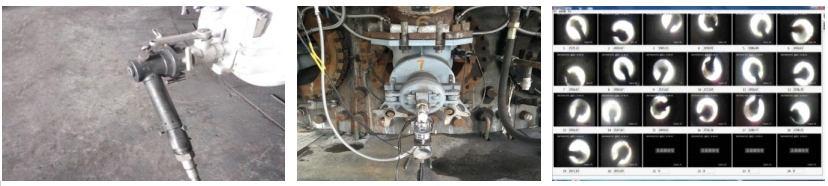

功能简介

-适用各种高炉风口

-可以对风口进行24小时不间断视频监视

-探头罩采用不锈钢材料制成，抗腐蚀性好

-风口摄像机探头外形小巧便于维护和拆装互换

-风口探头装在风口小镜后，通过分光镜依然可以实现人工巡检

-风口探头可以互换，即一个摄像探头可以安装在多个风口小镜后，实现对需要的风口进行监视，从而减少投资

-镜头：高温针孔镜头,长焦距

-摄像机：微型彩色摄像机，高清晰度，720线水平分辨率

-分光镜：防护罩后端采用分光镜系统，除中控室监视器显示图像外，现场巡视人员也可通过分光镜实时观察

-氮气冷却：由于设备的前端紧贴在观察孔上，温度较高，需要使用氮气冷却

技术参数

使用范围：高炉炉缸风口监控

环境温度＜100℃

供气要求（LM-FKTV-01型）

洁净氮气：入口管径4″

压力0.2Kg、

流量0.2m³／min

入口温度≤35℃

供电要求：220VAC50Hz,功耗：20W

镜头参数直型高温针孔镜头,前端进光孔直径φ1.6mm,视场角(对角线)4°

图像参数彩色摄像机1/3CCD

分辨率：720线

信噪比：≥56dB

滤色装置：可选滤红、黄或全色过滤

影像传感器

产品型号：Sony-380D2（PAL）

影像传感器：1/3英寸CCD图像传感器

总像素数：795(H)*596(V)

有效像素：752(H)*582(V)

同步方式：内同步

扫描系统：2:1隔行扫描

视频输出：综合：1.0V（P-P），75Ω，不平衡

分辨率（H）：大于570TVL（中心）

zui低照度：0.02lx.F1.2

白平衡：ATW(colorrollingless),PWB

自动增益控制：ON0~38dB

自动增益控制：OFF0dB

影像准位：100IRE(ON)/75IRE(OFF)

镜头光圈：Video/DC（EIAJarrangement,Auto-select）

背光补偿：开/关

白色缺陷校正：高达32像素

电源电压：DC12V±10%

耗电量：1.74W（145mA）

工作温度：-10℃~50℃（无霜结）

储藏温度：-30℃~70℃（无霜结）

工作/储藏湿度：低于95％RH

镜头接口：CS接口（后焦距可调）

重量：约90克

外形尺寸

针孔镜头：Φ20×130mm

针孔直径：Φ1.6mm

视场范围：视场角(对角线)4°

前端耐高温参数：前端蓝宝石镜片组，耐高温300℃
