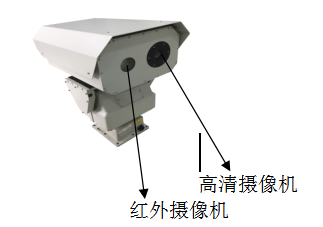

1.1 设备外观示意图
① 摄像机下方标有黄颜色图表标记的一方为高清摄像机,另外一方为红外摄像机。
② 整机功耗约为24W,重量约38kg。
③ 工作温度-25---60度。
④单云台(不含摄像机)工作电压:DC12V
⑤单云台(不含摄像机)工作电流:1A
⑥单云台(不含摄像机)较大电流:1.6A
⑦整机工作电流:2.08A
⑧设备的旋转角度:水平360度/垂直90度
⑨设备防护级别:IP66
⑩支持的视频输出:Onvif/http/rtsp视频输出

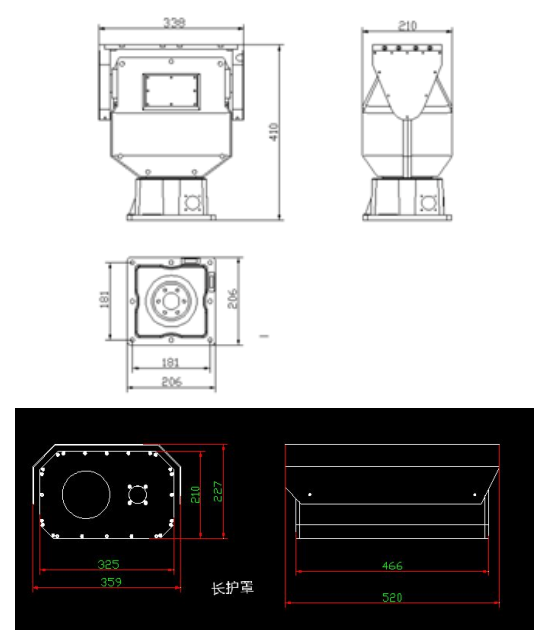

2.1设备外形尺寸

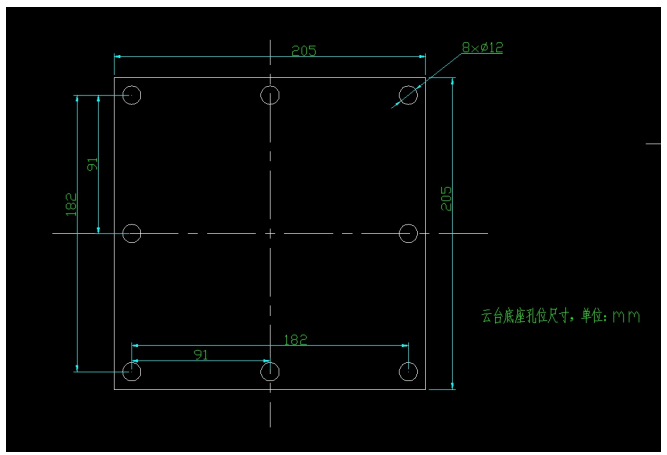

2.2设备底座安装孔位尺寸
序号 | 设备名称 | 技术参数 |
1 | 红外热成像仪 |
噪声等效温差(NETD)在 50mk 及以下; 温度灵敏度达0.05℃; 工作温度-40----60度; 热成像焦距:35mm/50mm/75mm(可选) 支持rtsp/http streaming 聚焦方式:定焦 探测器探测类型;非制冷焦平面微测辐射热计。 热成像探测器分辨率:384X288/640X480(可选)。 像元间距:≤17μm,响应波段:7μm-14μm。 热成像黑热、白热、铁红、彩虹等不低于 7种伪彩模式可选。 支持 H.265、H.264、BP/MP/HP/MJPEG 等编码算法, 兼容性强;输出接口:RJ45、BNC、LVDS 等;视频输 出:数字视频;非均匀性校正:应具有快门校正和背景校正功能,需 电动控制,应具有开启/关闭自动快门校正功能 。 设备支持红外监测以千兆以太网络输出,动态测温功能; 机芯采用NBT无盲视技术,无挡片结构实现画面监控连续、不中断; 机芯采用TIE 数字图像细节增强技术,画面更加细腻清晰; 自定义开机logo画面; 全屏自定义OSD叠加功能; 过压欠压保护功能,反接保护功能; 支持Onvif-http-rtsp监测输出; 内置火险测温预警模块功能;支持热成像视频区域入侵侦测、越界侦测、 进入区域侦测、离开区域侦测功能; 支持热成像视频图像支持点、线、区 域测温规则; 支持等温线功能,支持温度异常报警功能,在热成像视 频图像探测温度区域中有超过预设温度可进行报警; 支持红外热成像仪自动保护功能,具备强光探测及红外传感器遮挡功能。 |
2 | 专用锗镜
| F=0.8专用锗镜,8mm/35mm,通光率95%,3层滤光透膜镀膜,防尘、防水、防刮、防爆 |
3 | 高清成像装置(可选配)
| 1、规格:≥1/2″CCD 传感器; 200 万以上像素高分辨率,实时分辨率:≥1920×1080/25fp向下兼容 1280×720/25fps、720×576/ 25fps。 2、可输出≥200万高清图像;图像输出接口:BNC、RJ45、 3、支持H.264 协议。 4、全天候 24h 实时监测,24h 拍 摄清晰图像,高清 IP 输出;较低照度:彩色≤0.001lx,黑白≤0.0001lx; 存储功能:支持不低于 128G SD/SDHC 卡的本地存储。 5、支持自动变焦、自动聚焦、自动光圈( DC 驱动)、 强光抑制、逆光补偿功能。 6、支持黑白透雾模式,支持光学透雾切换, 支持电子防抖,可见光、红外热感应双通道成像;支持智能分析:越界侦测,区域入侵侦测、进入离开区域侦测、徘徊侦测、人员聚集侦测;支持走廊模式、数字防 抖、场景模式设置,支持远程控制。 7、支持防雷、防浪涌、防静电;支 持 485 反向控制切换,智能 3D 降噪功能,自动曝光,自动白平衡, 自动增益;支持 DC12V/AC24V/PoE 供电,工作温度:-30--60℃ |
4 | 双挂式野外护罩
| 专用于前端摄像机防护,全天候防护罩,具有高安全度、高防尘、防爆、可配备雨刷,具有防晒、防雨、防冻、防雾、防腐蚀等特点;工作温度:-30℃~+70℃,防护等级:IP66。 2、高透光率光学视窗玻璃、无畸变、特殊光学镀膜;适配云台安装,并可独立固定安装。 3、防护等级IP66 |
5 | 数字高精度云台 | 旋转角度范围:(水平 0°~360°连续旋转,俯仰90°。 水平键控速度:0.2°~45°/s;垂直旋转 速度:0.2°~45°/s。 通讯控制:PAL 同轴、RJ45 网络、报警输入/输出、 RS485 PELCO_P/PELCO_D/YAAN协议,可选。 云台可上传角度信息;支持预置位功能,预置位个数256 个, 预置位精度:±0.1°。 支持断电记忆功能,支持电源异常检测,内置自动温控保护系统;具有 守望位功能,定时任务,指定角度旋转功能。 支持云台水平角、俯仰角等回传。 野外正常工作温度:-40°C~+60°C。 防护等级: 全密封防水设计,防水等级 IP66,具备抗风和防抖动功能;内置 pelcod 协议, |
7 | 防雷器 (信号+电源) | 1、抑制干扰种类:雷击闪络浪涌、开关浪涌、开关突入电流、电磁脉冲波。 2、浪涌能量处理方法:采用串联模式结构以及浪涌能量吸收后转换成电压。 3、内吸收式防雷器组合,60Ah,可直接吸收雷击能量,非熔断式,免接地。 |
8 | 野外数字传输箱 | 1、包括:漏电断路器、电源防雷模块、网络光纤传输模块、可控输出电源模块,光纤熔接盒、LED照明灯、两组温控风扇等。 应具有状态信息显示功能:可通过管理软件实时显示设备温度、输入输出电压、网络是否断开、箱门是否开启、风扇是否开启和光纤是否断开等参数;应具有报警功能:当数字传输箱内温度过高、输入输出电压异常、断网、IP冲突、光纤断开、风扇开启、箱门打开的情况下,可通过管理软件以短信或语音和弹出界面方式进行报警提示。 |
9 | 设备支架 | 根据现场实际情况制作;热镀锌材料;结构牢靠,能抗击10级以上强风。 |
11 | 综合信息管理系统 | 2、支持流媒体视频流的转发、回放及下载,支持获取 RTSP、 RTMP 协议实时码流,支持视频预览打标,支持通道回放模块切换, 根据选中通道数自适应切换窗口分割。 3、支持热成像视频点测温,支持可见光图像变倍、聚焦、光圈,四方向控制。支持服务异常下实时视频、回放继续播放的保活机制。 4、支持预置位设置、调用及巡航功能,支持云台守望功能,支持全景云台,生成全景图片、自动定位到某个位置。 5、支持多路回放,多路同步回放,支持所有、定时、报警、移动、视频丢失及视频遮掩等录像类型选择性显示。 6、支持画面指定区域范围内智能动检录像,支持通道实时预览切换,根据选中通道数自适应切换窗口分割。 7、支持电子地图上视频预览、上墙、回放、云台、报警闪烁、 卡口图片监控、历史轨迹查询等功能。 8、支持配置指挥调度机报警,联动呼叫话机终端,支持在联动视频窗口操作云台。 9、支持监控设备与地图资源的联动,在地图上动态展现巡航过 程中的视频监控设备监控的方向和范围的变化,并可进行云台控制。 10、支持根据坐标进行火点定位,支持度分秒、度、平面坐标等三种坐标格式,支持单点定位,根据一个摄像头进行定位火点。并支持多点交叉定位,支持对火点信息记录,查询与浏览,支持根据火点资源情况,气象因子情况,进行火势蔓延分析,为扑救指挥提供技术支持,支持按照一定查询条件查找救援力量,查找火场范围内的需要疏散对象。 11、支持自动获取报警的监控设备,自动获取当时的云台参数, 支持多种方式定位到疑似火灾的位置,火警上报信息包括发现火情的 站点信息(站点名称、报警时间、设备俯仰角和水平角、火情经纬度 坐标、视频截图等火情信息),支持热成像通道火点检测,并进行火点居中;接收 到报警信号后,有声音提示,并能够在地图窗口弹出报警处置面板。支持防火日志维护:防火日志的新增、查询、查看、导出等。支持专题数据查询与维护:物资库、防火检查站等专题数据的条件查询;在查询结果列表中查看专题数据详情;在地图上展示专题数据;专题数据中点状要素信息的增加、删除、修改等。 12、系统支持权限管理功能:具备默认系统管理员功能;管理员 可完成用户信息录入、分类、分级、维护及用户授权等工作;用户权 限包括操作权限和管理权限,根据用户类别进行设定操作权限;管理 权限分多级;系统可根据用户权限对工作窗口进行初始化,不同权限 的用户具有相应的工作窗口界面。 |
12 | 地理信息系统 |
1、具备地图显示、经纬度显示、海拔高度、地图查询、云台控制、视频采集设置、预案制作、预案管理、和视频接入等功能。 2、能够实时采集云台回传的水平方向、垂直方向的角度数据, 能够根据云台回传数据在地图上对火点进行定位,并将位置在地图上以二维地图、云台照片、云台定位剖面图等多种方式进行同步显示 并进行相关处理。 3、GIS 管理平台能够接入多个监控视频图像,点击任 一监控点即可调出相应监控点的前端视频图像,对前端云台、镜头进 行变倍、聚焦操作,对云台进行水平、垂直方向转动操作;支持二维地图全屏、放大、缩小、漫游操作。 4、能够提供丰富的地图标绘符号,支持在线地图的动态标绘; |
13 | 红外智能火情识别软件 | 1、5km较小侦测面积4平方米目标物侦测与告警。 4、0-1.2km较小侦测面积2平方米目标物侦测与告警。 5、全视场扫描时间20分钟以内,能迅速发现火情与超温目标。 |
14 | 360度全景图功能 | 1、支持360度全景拼图,系统可以实现红外热像无缝智能拼图的全景红外热像分析功能.获得前端现场所有环境信息,快速实现全方位的火情/超温决策分析。 |
15 | 智能化动静态屏蔽功能 | 1、支持静态屏蔽功能通过标识监控区域内的已知热源,对已知热源进行屏蔽,减少人为误报,如建筑物/光伏,太阳能板等。 2、支持锁定干扰源、将其微小移动、抖动干扰源进行精细化屏蔽;可智能区分屏蔽掉如常规动态热源:如正常行驶的车辆,船只、行人,运作中设备、绽放的烟花,可控的吸烟行为等,智能区分危险与否,防止误报发生。 |
16 | 热源目标统计分析功能 | 1、系统具备对主要防区出入口、主要交通监管道路及主要危险防区,对人、车、船只及各类热源目标进行数量、类型统计分析(如区分进入林区的卡车与小车、人员等)。 |
17 | 双光融合定位火情、和异物侵线侦测功能 | 1、双窗画面定位、实时锁定、记录事件与目标。 2、异物侵线双光融合:特有算法、多 维度分析感知,带来一个多信息化窗口的全新监控视角。识别分析并跟踪放大出500米范围内的:人、车、船的危险举动,并实时预警记录。 |
18 | 智能可视化全景视频电子围栏功能 | 1、客户可在热像画面根据实际需求划定多个闯入“告警”防区。 2、实时侦测防区内的危险目标物穿梭、闯入和脱离,进行精准定位、实时告警、事件记录备案等。。 |
19 | 高温、火灾隐患非接触式远距离预警探测功能 | 1、设备具备横纵360度无盲视扫描能力,拥有广阔视场角,让其在双光融合可视扫描范围内,对火情与超温目标实现超远距离零漏报。 |
20 | 多热源点、多介质测温与告警温度可设功能 | 1、系统具备对大型设备、电气线路、运载运输工具、堆料堆垛区、森林公共环境资源等进行超温分析与预警。 2、监控画面内可同时定位预警多达五个同时超温的危险源。例如:针对棉质/木材/纸张可实现燃点或超温预警(55℃--300℃)可根据实际情况设定。 |
21 | 温控分布式预警功能 | 1、每个分区均能实现其独立的温度告警和动、静态智能屏蔽功能设置。独立防区监管画面内可独立拆分多达五个布控区域。 |
22 | 多预置位、多防区的自定义扫描轨迹功能 | 1、苹果皮式360°全景无缝扫描拼图,设备360度扫描时间<20min,达到双光全视角监控。 2、巡检轨迹人性化:多预置位点,可满足客户自定义系统探测器自动扫描轨迹。 3、各预置位点的多防区自定义:每一个已编译的扫描预置位,均可独立设置不同形态的智能分析禁区和围栏,每个位置分析时间仅3-4秒(加上云台运转时间)。 |
23 | 手机APP智能推送告警信息 | 1、能够通过前端设备对异常事件(火情/超温/入侵)实时推送到手机APP,包含站点位置、火情的经纬度、火情的大小及温度等。 |
24 | 手机地图智能导航功能 | 1、能过通过前端设备推送火情的经纬度,切换到地图定位火情位置并导航到火情发生的位置。 |
25 | 自动智能报障管理平台 | 1、自动智能报障管理平台B/S、C/S架构,主要包括自动报障管理模块、拓扑图管理模块、报表统计管理模块、故障单管理模块、系统设置管理模块、电子地图管理模块等。 2、具有管理前端传输箱的实时显示设备温度、输入输出电压、网络是否断开、光纤是否断开等参数;。 3、具有控制前端设备重启;实时监测设备是否断网或者断电;在设备异常时,具有短信、语音、声光和弹出界面方式报警提示。 |
26 | 信息统计报表 | 1、可对火情、超温、入侵、气象因子等告警信息生成报表。 |
27 | 平台具备优良的兼容性与扩展性 | 1、信息平台接口开放,可扩展新增功能模块。 系统可在线升级。 2、平台可根据客户需求进行各种定制化开发,通过各种接口和协议自由接入业主现网平台,可自由组网。 3、根据实际情况搭配各种供电与传输方式。
|
