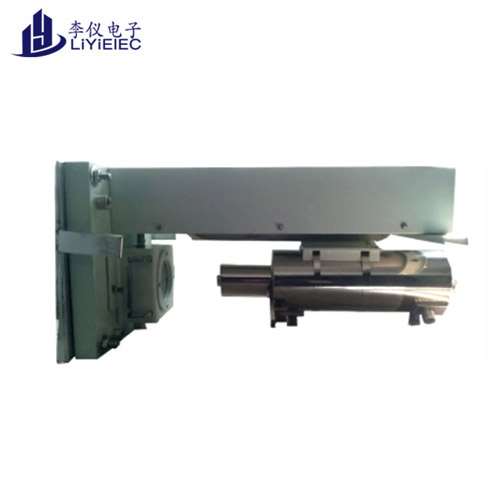

热风炉拱顶红外测温系统LY-RFL6016
热风炉拱顶红外测温系统LY-RFL6016

热风炉拱顶红外测温系统LY-RFL6016

起订量:≥1

营销服务中心:18567883917
技术研发中心:
广州离岸中心:

详细信息



产品介绍

热风炉是为高炉加热鼓风设备,是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉,其工作原理是先燃烧煤气,用产生的烟气加热蓄热室的格子砖,再将鼓风站送来的冷风通过炽热的格子砖进行加热.。将热风炉轮流交替地进行燃烧和送风,使高炉连续获得高温热风。热风炉拱顶的温度,是安全、准确操作热风炉所必需的重要数据。

1、传统热风炉温度的检测是通过热电偶来测量,采用装配式铂铑—铂热电偶或双铂铑热电偶,通过测量拱顶保温墙的温度,间接地控制热风温度。

2、热风炉耐火材料内衬在高温、高压环境下,工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限 制,在温度变化频繁压力波动大和振动的场合,造成了热电偶测温不准确、反应滞后,不能准确反应炉内温度的变化。

3、热电偶长期工作在高温区1200℃~1300℃,热电偶接线盒所处环境温度亦高达100~120℃,致使电偶的使用寿命很短,从几周到几个月不等。增加了使用成本和维护工作量。

4、为了克服上述缺点,本公司设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题,可确保红外测温系统在复杂的环境下可靠工作。

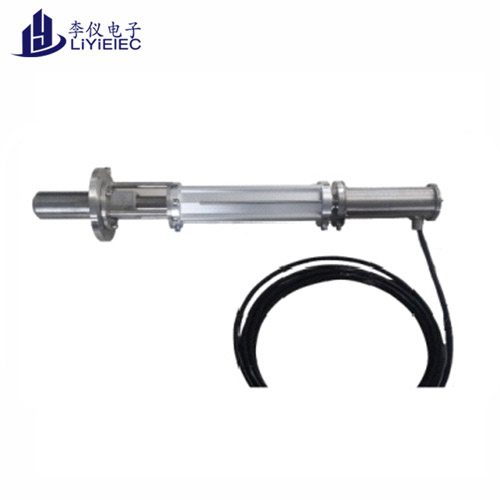

我公司针对冶金行业热风炉应用场合,开发出适用于此环境的双色红外测温仪。设计配置了带有密封隔离视窗,专用保护装置。主装置采用法兰连接(可根据用户要求定制),能很方便地连接到拱顶上。

红外测温仪通过测量格子砖的温度来确定热风的温度,红外测温仪输出与温度对应的4-20mA电流信号,给计算机或记录仪进行处理。双色红外测温仪能减少发射率不同、测量现场的灰尘、水汽和雾气、距离的变化和物体局部被遮挡等因素,对被测温度的影响。能够增加系统的可靠性和减少用户的维护量。


技术参数

测温范围:600℃~1600℃探测器:Si/Si(叠层硅)

工作波长:波长1(0.7~1.08)μm,波长2:1.08μm

主要应用:热风炉、热轧、线棒材、金属锻造、铸造、感应加热、溶化的玻璃、水泥窑、半导体距离系数:60:1

测量距离:0.35m----无穷远可调

测量精度:±0.5%tm℃(tm为测温范围上限值)分辨率:0.1℃

重复精度:±2℃

双色系数:0.850~1.150,步距0.001可调。响应时间:zui快10ms,可以调节

模拟量12bit输出4mA~20mA报警输出:上限、下限报警输出

RS485输出,可实现参数修改,数据记录和查询等功能

供电电源:DC24V,带过压、过流、短路保护,功耗:5W(24V@200mA)

预热时间:内置恒温加热器,通电10min后测温

瞄准方式:采用目镜瞄准

接口:采用binder密封插头和12芯高温屏蔽电缆(长度2.5m)不带水冷:-30℃~+55℃,吹扫压力为0.1MPa,流量为6L/min

带水冷:-30℃~+120℃,冷却水压力为0.2MPa,流量为2L/min

防护等级:IP65
