产品介绍

-炉内插入型，探头罩可伸入锡槽内数米

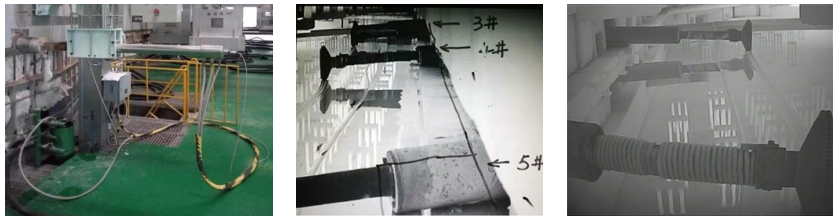

-通过90°转向高温变焦针孔镜头沿工件运动方向观测，更直观、更全面地反应炉内的具体情况

-探头罩采用不锈钢材料制成，耐温/抗腐蚀性好

-特殊的防尘设计，镜头不易积灰

-特殊的水冷却设计，在水质不良的条件下正常使用

-自行开发生产的高温针孔变焦镜头，水平分辨率大于200万像素，自身无冷却情况可耐温350度

-可选用手动变焦高温针孔镜头，满足不同窑炉，不同生产工艺的观测要求

-可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度

-可配装手动/电动进退控制装置

-可配装手动/电动旋转装置，实现全锡槽观测

-可通过DCS对设备进行进退控制

技术参数

1.镜头清晰度：水平分辨率大于200万像素

2.镜头可变焦距：F4-F20连续可调

冷却氮气

a.总进气管为G3/4";

b.连接管口：3-G1/2";（加截止阀）

c.入口压力：≥0.1Mpa

d.入口温度：≤35℃

e.zui小流量：0.45立方米/min

冷却水

a.总进水管为G3/4";

b.连接管口：2-G1/2";

c.入口压力：0.2Mpa～0.5Mpa

d.zui小流量：30L/min

e.入口温度：≤35℃

工作环境温度

a.现场控制箱：-20℃～75℃

b.炉内温度：≤1500℃（连续使用时）

外形尺寸

a.探头罩：直径89mm，长度1M～3.8M（见图）

b.现场控制箱：300×400×200（宽*高*厚）（单位：毫米）
