产品介绍

测温型高温点火电视， 分别设置2个摄像头， 一个高清摄像头用来观测窑内的实时图像，一个红外摄像头用来测量窑炉内的温度。同时还装有测温元器件，在窑炉内出现异常， 突然断电，温度过高，断气时测量摄像头自动退出窑炉，保护看火工业电视安全、通电，通气并且摄像头温度正常后在控制自动进入窑炉。LM-NZ500内窥测温型高温工业电视系统采用双光路系统结构，将彩色CCD和近红外CCD相结合，利用高性能彩色和近双红外CCD的成像技术，研制出“基于彩色和近红外双CCD的炉内工件表面温度全视场实时监测系统”。

主要技术特点

系统可自动快速检测工业炉窑内的工件位置、物料表面温度，不受检测距离的影响，检测速度和度高，检测范围大。对优化水泥回转窑炉工艺控制、提高其产品质量，节能降耗、安全生产等有着重要意义。 起到控制——节能、减排、增效 的作用。测温型工业电视采用远红外摄像机、计算机系统与传统的高温工业电视相结合，系统可显示监控画面中任何16点的温度。传统视频输出与热像图像输出并存、±2%的测温精度、可选4-20ma输出、监控区域温度上升或下降报警。

系统采用PLC控制技术对摄像机和镜头部分的伸进退出进行自动控制，在系统电源、压缩空气供应等出现问题以及探头罩内温度超出范围时均可自动将机构退出炉膛，对设备起到自动保护的作用。

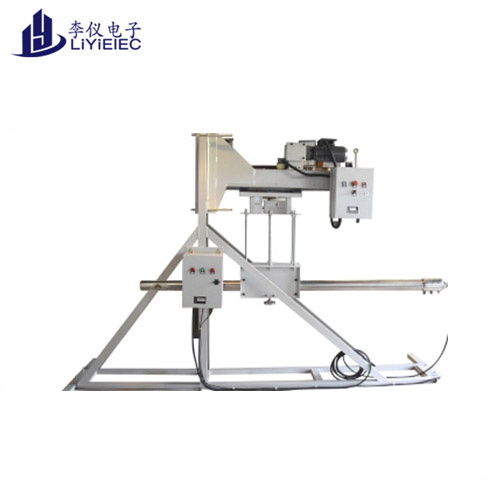

测温型高温工业电视，为常州陆铭生产，整套设备包括摄像部分保护装置、执行机构装置、现场元器件控制柜、现场气体波纹管、光纤及线缆、精密油水过滤器、中控转换器及控制箱、电脑主机（ 含测温软件）、打印机、显示器等组成。设备安装简单每套设备只需要3天现场调试培训即可完成。

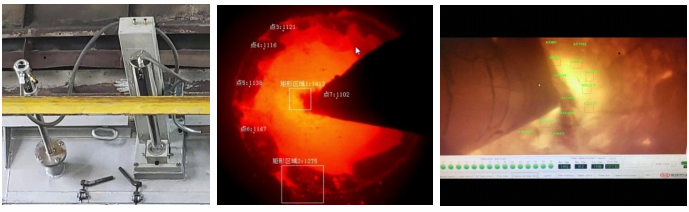

测温型高温工业电视系统的简单应用的软件直接在屏幕上显示实时在可是范围内测量的不限点和区域的画面和温度。个别或者组织的报警提供即时的信息。热剖面，图像存数，差异的温度，实时和历史数据趋势和高温点以及更多功能。

测温型高温工业电视系统是红外的数字电子耦合摄像头能够能够安装在400mm的墙套管安装在窑内有防故障装置。管用的电子测温元件和电子耦合成像技术通过无差错的数字传输系统传输到中控内，可以传输25km的距离。高清的视频结合独特的60Hz的全成像技术，能实时监控燃料和产品的运行情况和质量情况并检测实时温度，从而保证窑的精准和安全操作。

产品参数

产品特点：

适用于炉壁厚度在500mm左右炉型，观察视角范围广使用环境温度 ：

炉内温度 ≤2000℃ , 控制系统 ≤70℃ 自动退出装置：

自动退出功能 ，停电、停气、超温、水压低时有探头能自动退离炉膛退出装置行程 500mm，手动伸进退出功能 有

控制装置：

PLC可编程控制，8个输入量，4个输出量 ，两级控制，可实现现场中控两地操作供电要求：

供电电压 AC220V±10%，供电频率 50Hz

供气要求 ：

压缩空气入口压力 0.3~0.7MPa

压缩空气入口温度 ≤35℃ ，压缩空气zui小流量 0.3M³/min

图象指标：

分辨率 200万像数 信噪比 56db

视 场 角：

随机配置 17°~81C°

测温：

测温范围 700°~1800°

测温点数 ：

画面可选测温点 16个点任选电缆配置 ：

电源电缆 AVV3×1, 网线电缆 At6 , 控制电缆 AVPV6×0.5

基板用冷却风要求 :

流量 300L/min

涡旋冷管：

压缩空气入口大于0.35MP时，压缩空气出口温差为23°C 安装距离：

控制装置到自动退出装置远为20M，控制室到现场远为25KM。
