红外云智能监控系统解决方案

发布:liyielecayqf 浏览:2282次

1、方案简述

本系统分为前端采集监控子系统、云端子系统、监控端分析报警子系统三部分。

整个系统采用全网络数字控制监控架构:前端采集监控子系统采用移动式红外热像仪模块,配备智能终端(手机、平板等),将采集数据通过无线或4G信号,传输到云端子系统,后端(监控端分析报警子系统)通过监控服务器平台来完成整个红外温度数据的集中预览、控制、管理、存储、人工智能AI智能分析、智能预警等功能,实现整个红外监控系统集中管理。

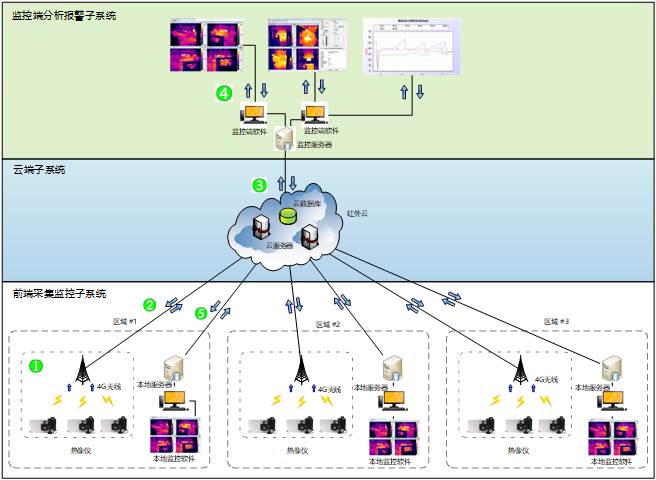

图1 方案系统结构示意图


2、方案详细介绍

2.1  前端采集监控子系统

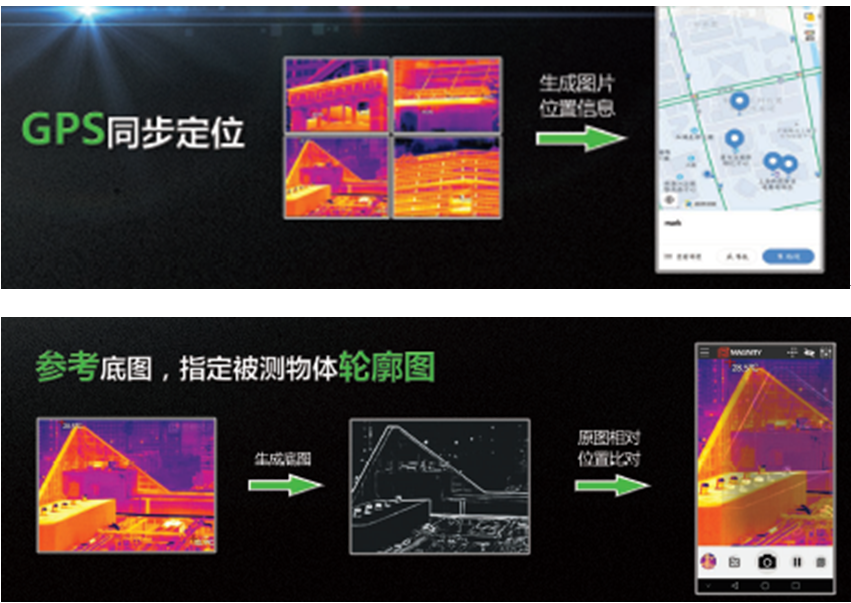

前端采集监控子系统由移动式红外热像仪模块、智能终端(手机、平板等)、终端APP组成,结构简单、使用方便,同时具备台账导入、自动命名、GPS定位、参考底图等功能,同时APP功能利于新增、扩展。

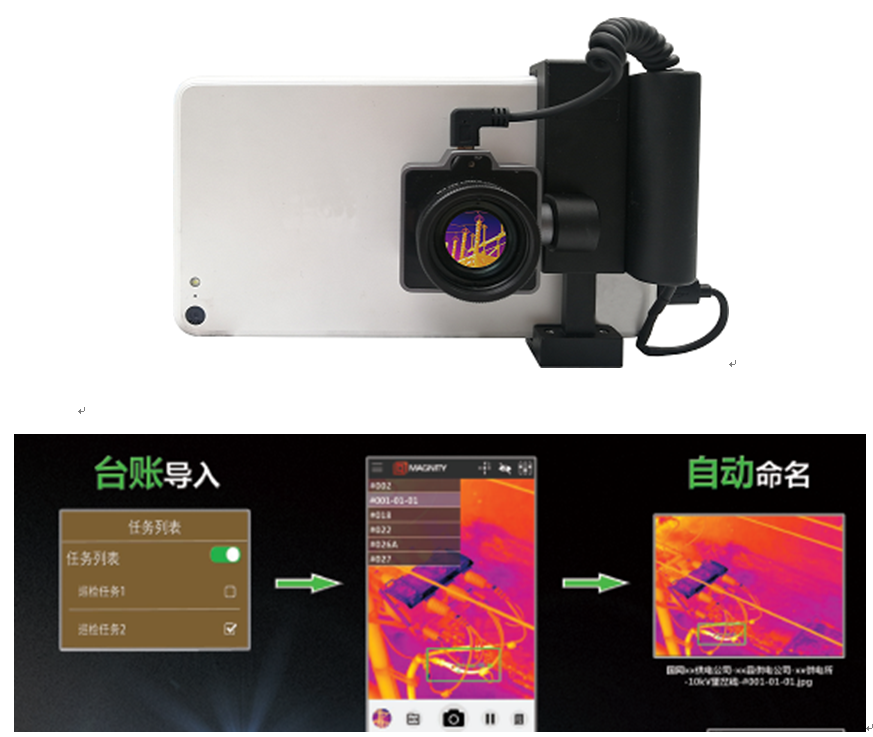

移动式红外热像仪模块采用新的进口640*480/384*288探测器,呈现红外图像,保证测温,同时采用全新的背夹设计,兼容智能终端设备,配合专属APP,确保了前端采集设备的轻便、易用、耐用。

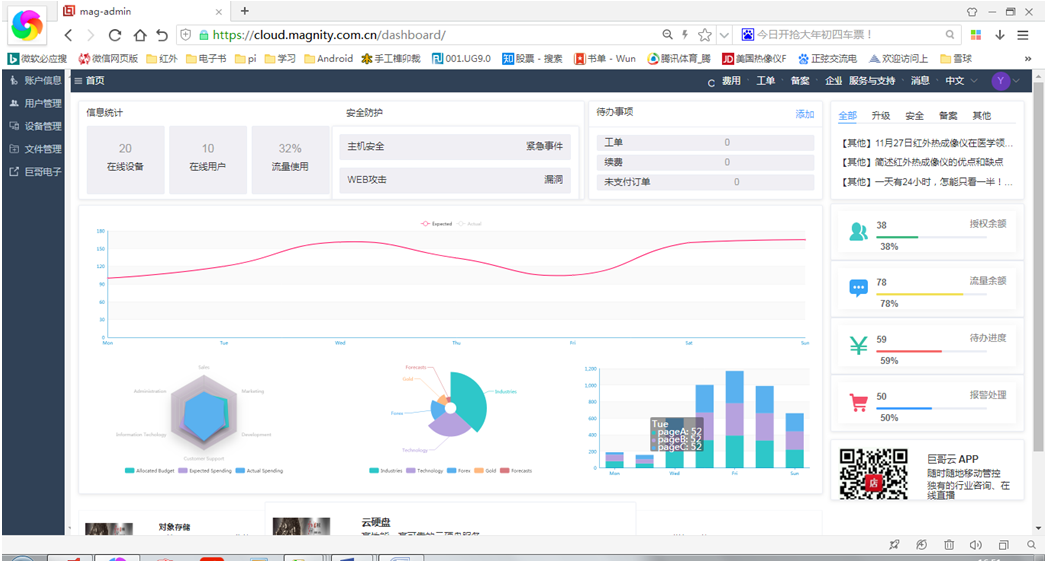

2.2  云端子系统

云端子系统采用基于Ubuntu系统的系统架构,配合服务器数据库,完成对各个前端子系统红外数据收集、存储、智能分析、智能预警、报表等各项工作,并兼备对红外数据的分发、流量监控、负载平衡等工作。





2.3  监控端分析报警子系统

监控端分析报警子系统框图如图所示,可根据实际的需求进行不同的配置,包括控制计算机、网络交换机、控制设备(光纤收发器、矩阵控制器等)。现场采集数据通过传输网络传到监控室,温度数据通过服务器处理后,在电视墙和显示器上实时展现,满足对现场画面和温度实时监控的需求。

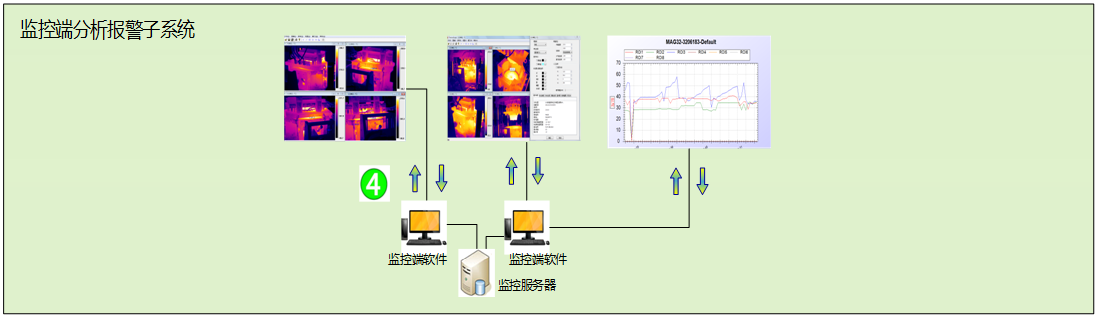

监控端分析报警子系统结构示意图

现场监测单元与主控通信楼之间,可使用局域网或通过光纤环网联接。图像信息采用全数字方式传送,避免受到现场环境电磁场的干扰。

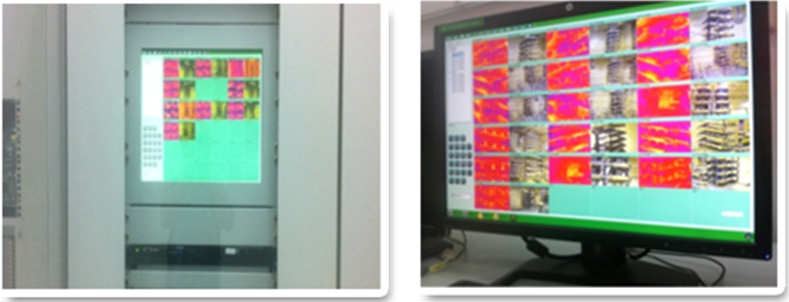

监控室示意图

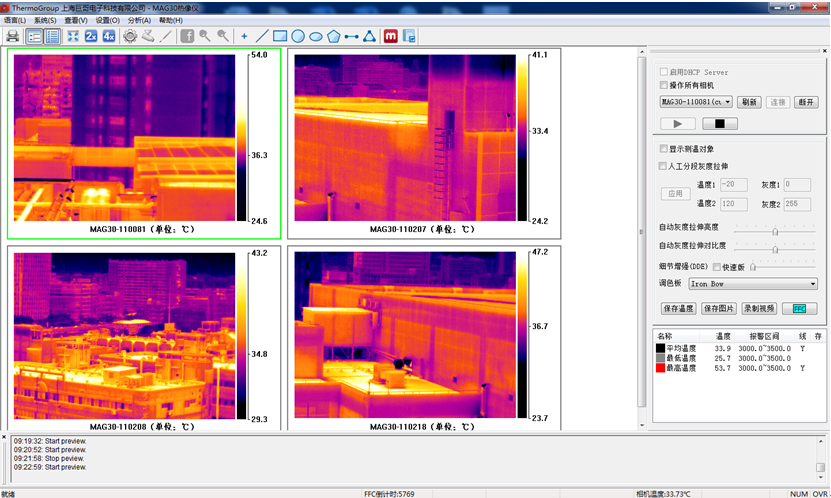

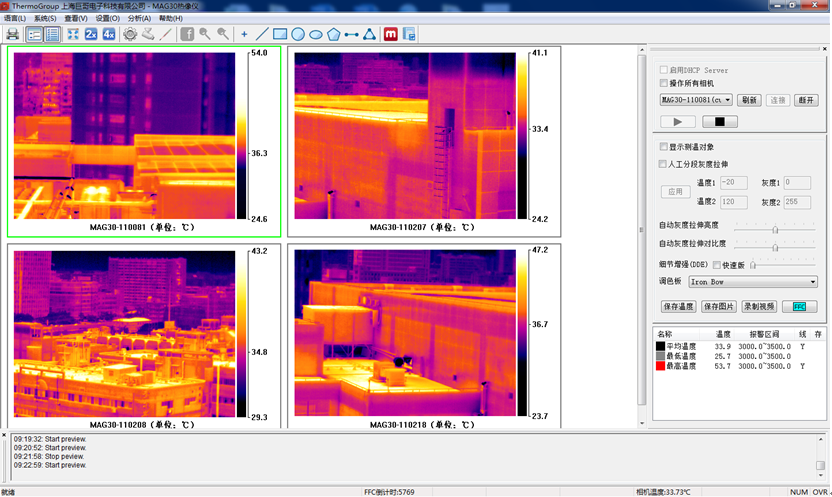

监控集群软件ThermoGroup软件界面

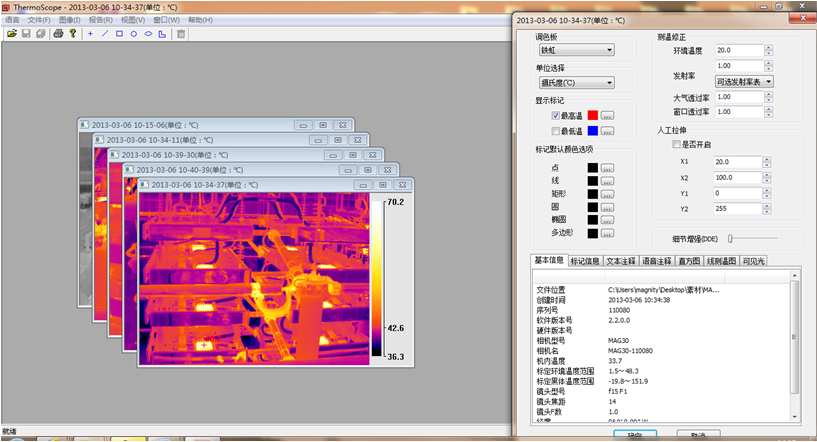

离线分析软件ThermoScope软件界面

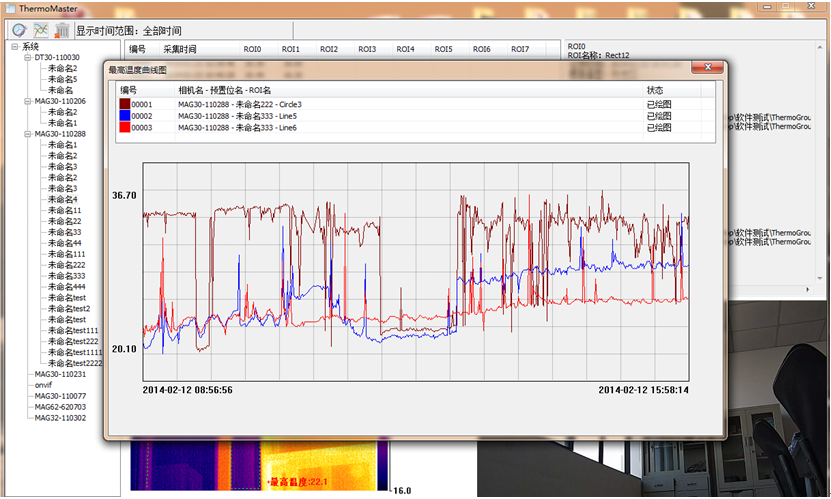

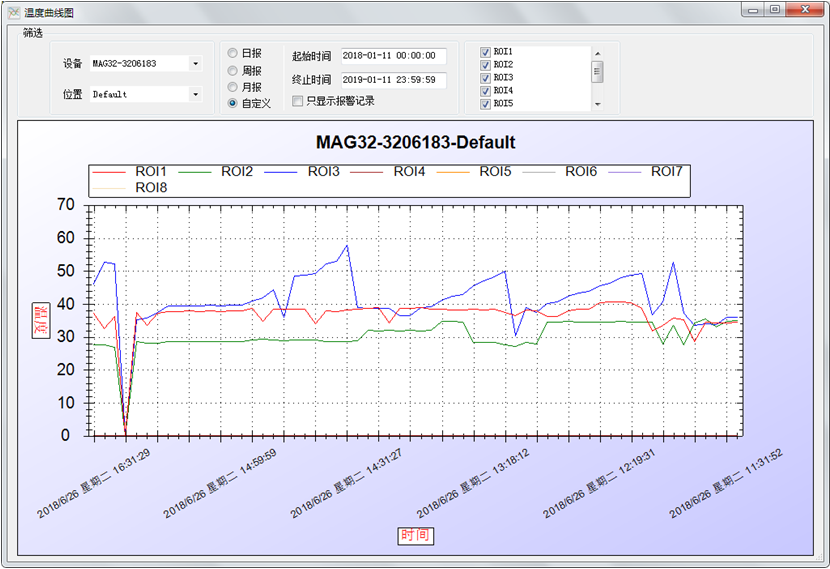

温度变化分析曲线
